电缆桥架90度弯头制作方法

时间:2019-12-09 15:58:04 作者 :管理员

桥架弯头制作方法如下:

1、以90度桥架弯头为例,45度的依次类推:

2、桥架弯曲后的底边长(底部斜边)与桥架宽度同长即可,但范围控制在100-400mm;

3、选定这段长度的两个点,在桥架侧帮上划出相对于底边的两条垂直线,选定桥架弯曲方向做为切割开口侧;

4、选开口侧做为底边,以画出的两条垂直线分别做为两个等腰三角形的中分线,此等腰三角形底边长度的确定公式为L=2×(桥架高×sin22.5°),简单算法是以100高桥架为例,等腰三角形底边长度为76.5mm,即100:76.5,依次比例类推150、200高桥架改弯时等腰三角形底边长度,此比例也适合于水平45°弯头的改制;

5、将此等腰三角形使用工具切掉后,弯曲桥架即可得两45°弯形成的90°桥架弯头。

6、至于限定桥架长度的改制弯头,只要利用初中所学的简单的数学知识进行计算,任意长度距离都可以控制。

依此类推,各种角度、长度的弯头都可以制作了。

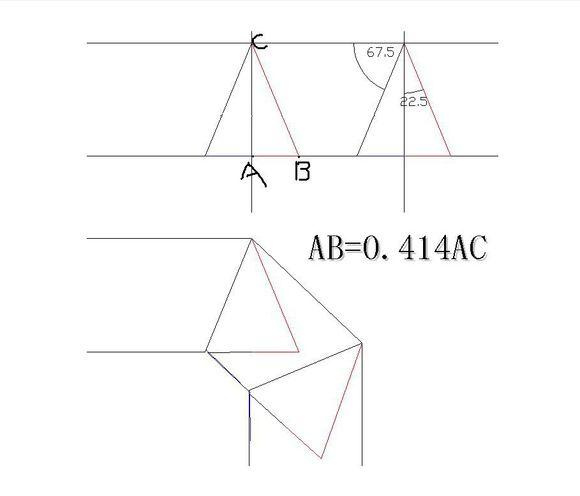

根据图上公式制作:
供为参考。
